Kí hiệu cáp điện chống cháy và tiêu chuẩn cáp điện chống cháy cần nắm rõ

Hiện nay, có khá nhiều loại cáp điện chống cháy và được ký hiệu khác nhau. bên cạnh đó, cũng có nhiều tiêu chuẩn kỹ thuật của cáp chống cháy. Tuy nhiên, phần lớn nhiều người chưa hiểu hết và biết hết về lĩnh vực này hay chưa có khả năng đọc hiểu được các ký hiệu của dây cáp chống cháy. Vậy trong bài viết này, cùng tìm hiểu về Kí hiệu cáp điện chống cháy và tiêu chuẩn cáp điện chống cháy cần nắm rõ nhé!

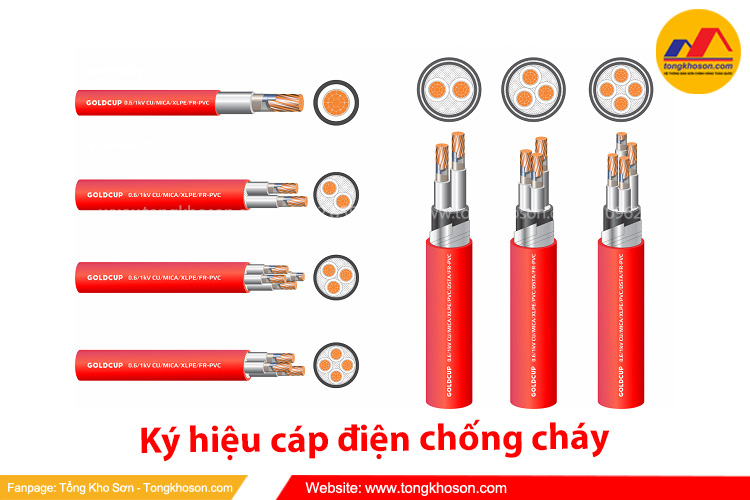

I. Kí hiệu cáp điện chống cháy phổ biến nhất

Cáp điện chống cháy là sản phẩm được ứng dụng trong những công trình lớn, đòi hỏi khắt khe về tính an toàn. Chính vì vậy nó cần phải có chất lượng tốt, đáp ứng đầy đủ các tiêu chuẩn chất lượng để ra. Dưới đây sẽ là các kí hiệu và tiêu chuẩn dây cáp điện chống cháy phổ biến nhất mà bạn cần nắm rõ:

Ký hiệu cáp điện chống cháy đóng vai trò quan trọng trong việc truyền đạt thông điệp về tính năng chống cháy của cáp điện. Giúp người sử dụng hiểu rõ về khả năng an toàn của sản phẩm. Giúp người sử dụng nhanh chóng nhận biết sản phẩm có khả năng chống cháy cao. Người mua, người sử dụng có thể dựa vào ký hiệu để lựa chọn sản phẩm phù hợp với nhu cầu, yêu cầu an toàn cụ thể của họ.

• Các ký hiệu cáp chống cháy thường đi kèm với thông tin về mức độ chống cháy. Cung cấp một hướng dẫn rõ ràng về khả năng bảo vệ an toàn trong môi trường cháy nổ hoặc nơi có nguy cơ cháy nổ.
• Các ký hiệu cáp chống cháy thường được thiết kế theo các tiêu chuẩn cáp điện chống cháy quốc tế như ANSI, IEC, UL. Giúp đảm bảo rằng người sử dụng trên toàn cầu có thể hiểu và áp dụng chúng theo cách đồng nhất.

1.1. Cáp chống cháy loại thường - Ký hiệu Cu/Mica/Fr-PVC

Ký hiệu cáp chống cháy Cu/Mica/Fr-PVC để biểu thị loại cáp chống cháy thường chỉ có một lõi. Đặc tính của cáp này là ruột dẫn chịu được nhiệt độ 70 độ C khi vận hành bình thường. Nếu cáp bị bén cháy sẽ thải ra ít khí độc hơn so với cáp điện bình thường, cáp điện đáp ứng các tiêu chuẩn yêu cầu về chống cháy.

Loại cáp này thường được sử dụng trong hệ thống điện của tòa nhà dân dụng, công trình trường học, bệnh viện, văn phòng, tòa chung cư ,… Cụ thể ý nghĩa của từng ký hiệu Cu/Mica/Fr-PVC như sau:

• Cu: Chỉ lõi dây dẫn được làm bằng chất liệu đồng. Thông thường sẽ là loại đồng nguyên chất ủ mềm, nhưng một số loại có thể được mạ thêm lớp kẽm.
• Mica: Là vật liệu nhựa dẻo sử dụng làm vỏ bọc bởi tính mềm dẻo dễ uốn, dễ tạo màu sắc, chịu được nhiệt độ cao, chống ăn mòn, không dẫn điện, không thấm nước. Với nhiều ưu điểm vật liệu Mica được sử dụng như một lớp chống cháy của cáp.
• Fr-PVC: Lớp vỏ nhựa chống cháy có Ký hiệu FR trong cáp điện thì thành phần chính của vỏ bọc ngoài làm bằng nhựa PVC có thêm thành phần chống cháy cho phép cáp điện chịu được nhiệt độ cao và hạn chế bắt cháy, bén cháy.

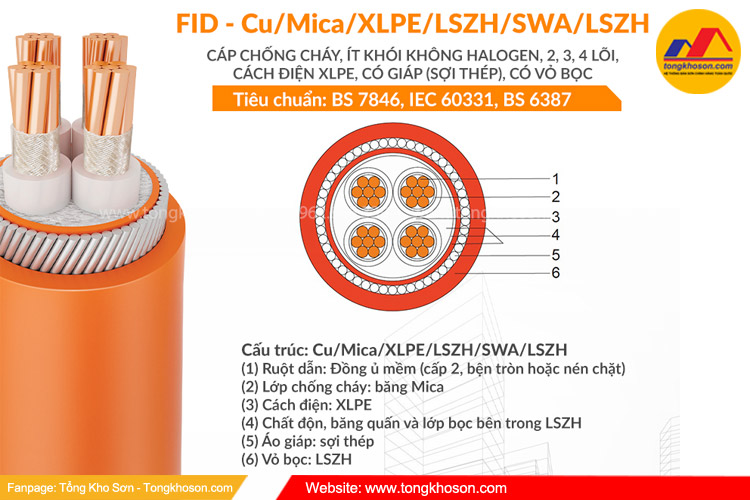

1.2. Cáp chống cháy ít khói không độc - Ký hiệu Cu/Mica/XLPE/LSFH

Ký hiệu cáp chống cháy Cu/Mica/XLPE/LSFH để chỉ loại cáp chống cháy có thành phần LSFH khi gặp lửa không sinh ra nhiều khói và khí Halogen an toàn hơn cho người sử dụng. Loại cáp có chứa LSFH có giá thành cao hơn loại thông thường. Đối với những ứng dụng tại những địa điểm đông người như tòa nhà cao tầng, rạp chiếu phim, trung tâm thương mại, khu vui chơi, … Nên sử dụng loại cáp này giảm thiểu những thiệt hại về người.

• Cu: Vật liệu đồng ủ mềm được sử dụng sản xuất lõi dẫn mang lại độ linh hoạt và dễ dàng trong quá trình lắp đặt.
• Mica: để tăng cường khả năng chống cháy nhà sản xuất sẽ thêm lớp mica giúp ngăn chặn sự lan truyền của lửa và bảo vệ hệ thống khỏi nguy cơ cháy nổ.
• XLPE: Ký hiệu cáp chống cháy, chống nhiễu có XLPE là chất liệu cách điện hiệu quả được sử dụng để sản xuất vỏ bọc lõi giúp giảm thiểu nhiễu và đảm bảo truyền tải tín hiệu ổn định.
• LSFH: (Low Smoke Flame Halogen) để chỉ thành phần sử dụng chế tạo vỏ cáp. Loại vật liệu này có ưu điểm chống bắt cháy tốt và nếu cháy không sinh ra nhiều khí độc.

Vì vậy loại cáp có thành phần này không chỉ đảm bảo sự an toàn trong môi trường cháy nổ mà còn giảm thiểu lượng khói và chất độc hại phát ra trong trường hợp cháy. Điều này làm tăng khả năng ứng phó với tình huống khẩn cấp và giúp bảo vệ sức khỏe của con người cũng như duy trì hiệu suất của hệ thống trong mọi điều kiện.

1.3. Cáp chống cháy loại thường nhiều lõi - Ký hiệu Cu/Mica/XLPE/Fr-PVC (CXV/FR)

Cáp chống cháy trên vỏ cáp có ký hiệu Cu/Mica/XLPE/Fr-PVC (CXV/FR) là loại cáp điện chống cháy có từ 1 lõi với 4 lõi và loại 3 pha + 1 pha trung tính.

• Cu: Ký hiệu của vật liệu đồng. Vật liệu đồng được sử dụng để kéo sợi lõi dẫn, theo nhiều kích thước tiết diện tùy từng loại dây cáp. Thông thường lõi dẫn đồng được ủ mềm trước khi bọc cách điện giúp gia tăng độ bền khi sử dụng.
• Mica: hay còn gọi là băng Mica là lớp chống cháy được thêm vào bọc ngoài lớp lõi. Với đặc tính cách điện, chịu được nhiệt độ cao, không thấm nước, băng mica giúp tăng khả năng chống cháy của dây cáp.
• XLPE: Lớp cách điện bọc ngoài bằng mica có đặc tính chịu nhiệt, kháng biến dạng ở nhiệt độ cao trong thời gian dài. Chất liệu này có khoảng nhiệt độ hoạt động rộng đáp ứng được nhiều điều kiện môi trường sử dụng, đặc biệt những môi trường có sự chênh lệch nhiệt độ cao.
• Fr-PVC: Lớp vỏ bọc được chế tạo bằng PVC có thêm vật liệu chống cháy đáp ứng được khả năng cách điện giúp dây điện hoạt động ổn định ở nhiệt độ cao.

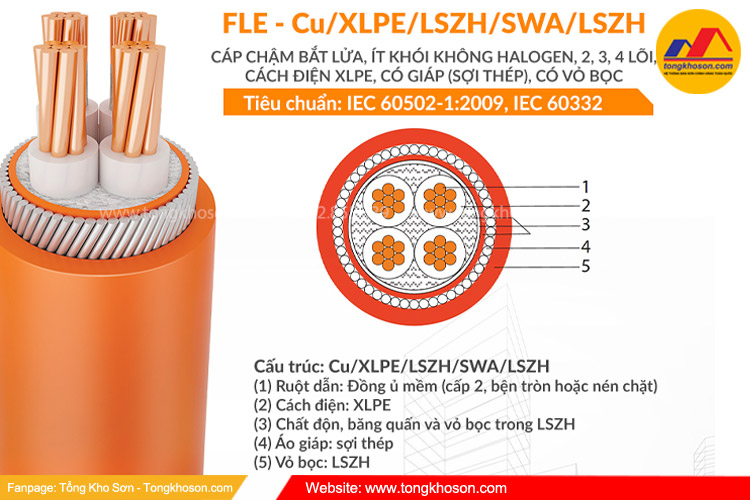

II. Tiêu chuẩn cáp điện chống cháy cần nắm rõ

Trên dây cáp có ký hiệu cáp điện chống cháy gồm vật liệu được sử dụng để sản xuất có thành phần chống cháy và tiêu chuẩn cáp điện chống cháy. Tiêu chuẩn cáp điện chống cháy đóng vai trò quan trọng trong việc đảm bảo an toàn và ổn định của hệ thống điện trong môi trường nguy hiểm. Do đó, việc cáp điện chống cháy cần đạt các tiêu chuẩn được đặt và được kiểm định một cách nghiêm ngặt.

Dưới đây là một số tiêu chuẩn cáp điện chống cháy bạn cần nắm rõ:
